仕様
型番

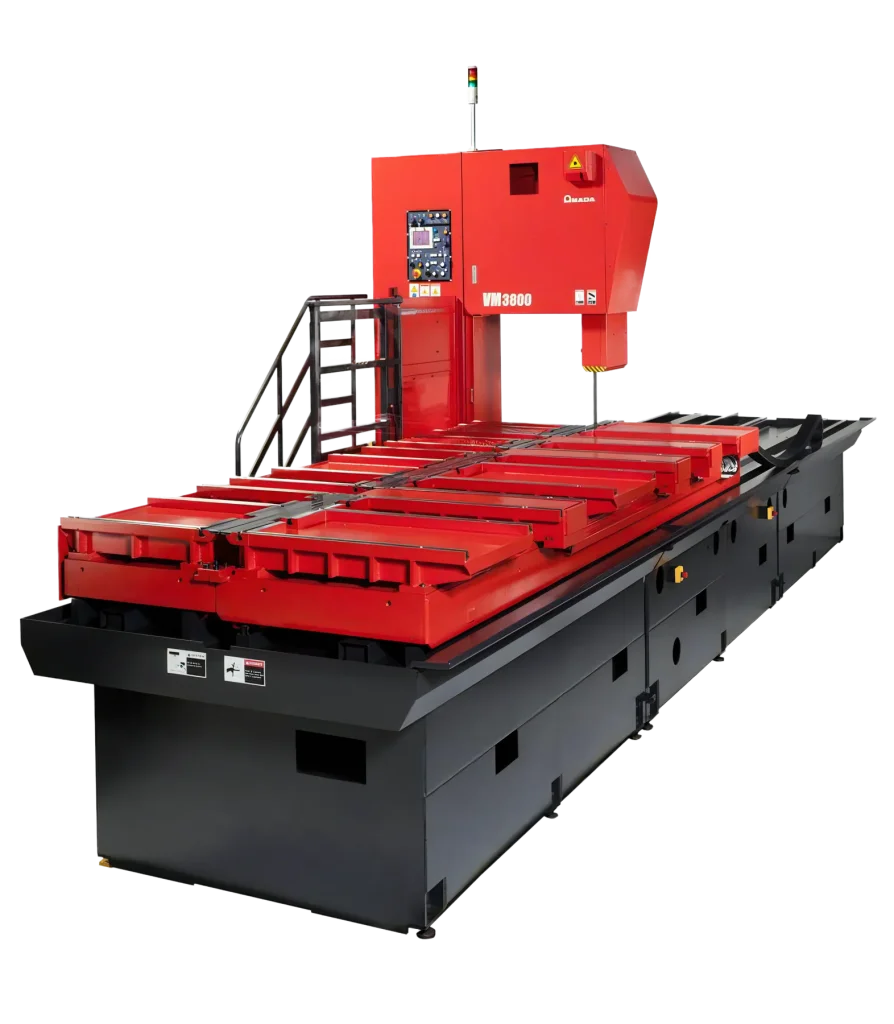

VM3800
切断能力
スロート: 800mm
高さ: 1000mm
サイズ: 3800mm(6000mm)
鋸刃
サイズ: 50w×1.6t×5830リットル(mm)
速度: 無断変速
速度: 10〜80m/min(50hz)
速度: 12〜80m/min(60hz)
テンション: 油圧自動
側面: 超硬インサート・油圧押え
背面: 超硬バックアップチップ
テーブル
寸法: 1020mm+780mm×4250mm
ストローク: 3850mm
許容積載重量: 12000kgf,3000kgf/m
床面からの高さ: 1410mm
T溝: 1410mm
送り制御: ACサポーター
送り速度: 1.5〜6000mm/min
モータ
鋸刃用: 7.5kw×4p
油圧用: 1.5kw×4p
切削液用: 0.18kw×2p
鋸速変換用: 40w×4p
テーブル制御用: 750w
タンク容量
油圧: 35リットル
切削液: 180リットル
外形寸法
幅: 2624mm
長さ: 8212mm
高さ: 2870mm
型番
H-1000 II
仕様
切断能力
最大: φ1000mm 1100mm×1000mm
最小: φ400mm 400mm
鋸刃
寸法: 11100mm×80mm×1.6mm
鋸速: 15m～75m/min(インバーター変速)
電動機
鋸刃: 11kw×4P
油圧ポンプ: 3.7kw×4P
ワイヤーブラシ: 0.09kw×4P
切断油ポンプ: 0.2kw×2P
テーブル
高さ: 820mm
フロントバイス送り: 手動位置決め
ストローク: 500mm(を超え40mm後退)
許容積載重量: 15000kg
外形寸法
幅: 5130mm
奥行: 2515mm
高さ: 3824mm
機械本体重量: 14000kg
制御仕様
送り制御: CNC-Light
クイックアプローチ: クイックアプローチバー
切断油供給: フレキシブルノズル
切曲検出装置: あり
切り込み深さ設定: 手動設定方式
送り方式: フロントバイス移動(ストローク:500mm)
罫書き合わせ: ライトビーム(材料上面・側面照射)
防振ローラー: 従動インサート部に取り付け
チップコンベア: シャフトレスタイプ
タンク容量
油圧: 150l
切断油: 250l
